Matériel — Poste fixe Observatoire de Rouen

Spécifications complètes

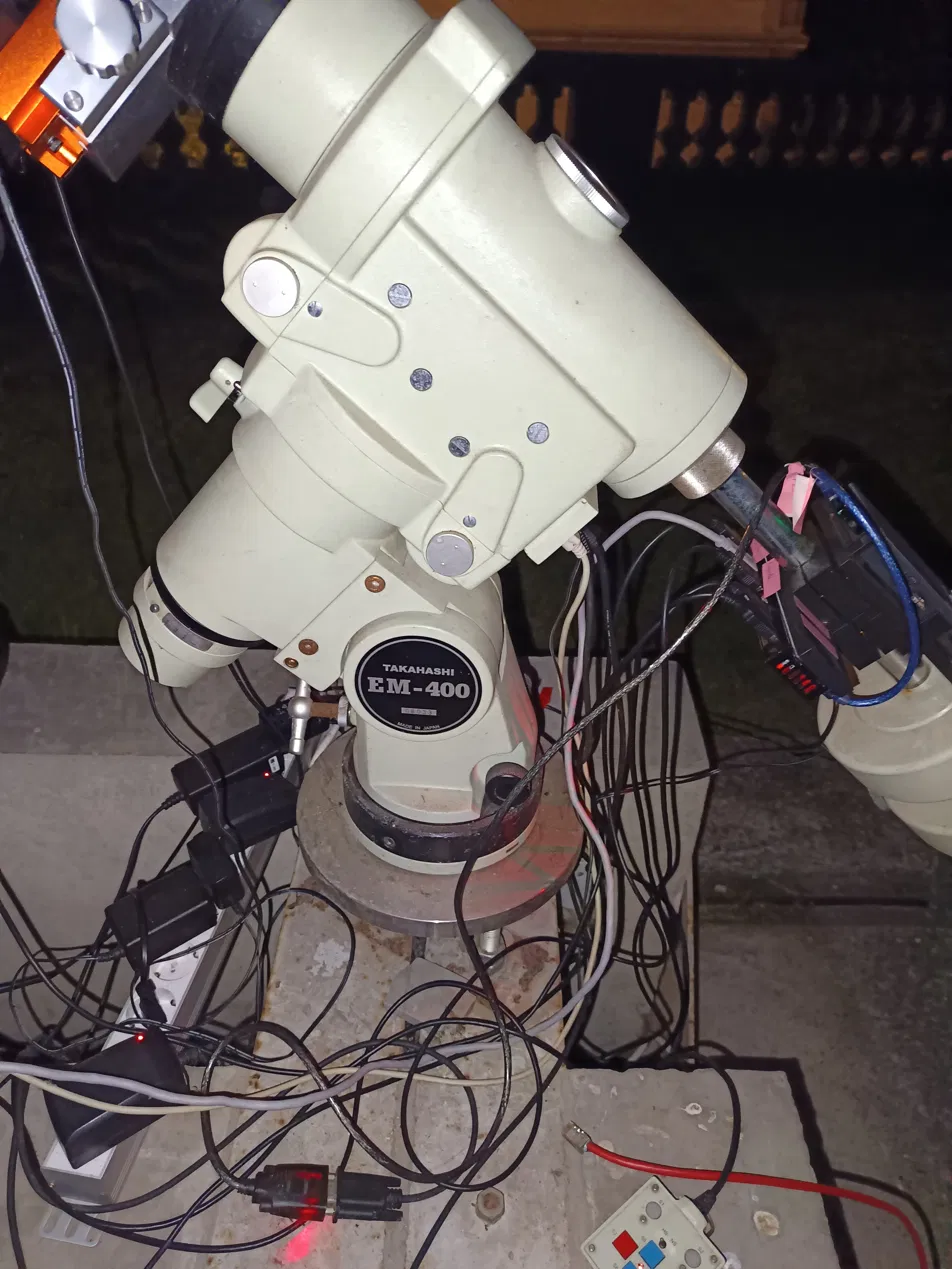

L'EM-400 est la monture équatoriale haut de gamme de Takahashi, sortie en 2007 et produite jusqu'en 2015. Elle est conçue pour des charges utiles de classe télescope universitaire (jusqu'à 35 kg payload, à comparer aux 20 kg d'une Losmandy G-11 ou aux 65 kg d'une Paramount ME II). Le modèle Temma 2M se distingue de la version Temma 2B par le côté Master du contrôleur, capable de driver une raquette filaire Pegasus 21 (visible en option).

Précision périodique : ±10″ pic-pic sans PEC, < ±2″ avec PEC activé et chargé. Cela permet des poses guidées de 5-10 min sans correction agressive du guide. La périodique typique a une période de 480 s (vis-mère 144 dents).

Précision de pointage : ~3 arc-min après alignement polaire propre — insuffisant pour cadrer un objet de 1' avec le C11 + Atik sans plate solving (champ ~15' × 12'), mais largement suffisant pour amener la cible dans le FOV pour un plate solve final.

Connectique réelle observée : sur le boîtier Temma 2 (photo 5), on trouve un port SERIAL DB-9 femelle (vers PC via USB-FTDI), un port AUTOGUIDER RJ-14 (vers ASI120MC), un port POWER DC 12 V, et un connecteur HAND CTRL propriétaire (raquette Pegasus 21).

Caractéristiques optiques

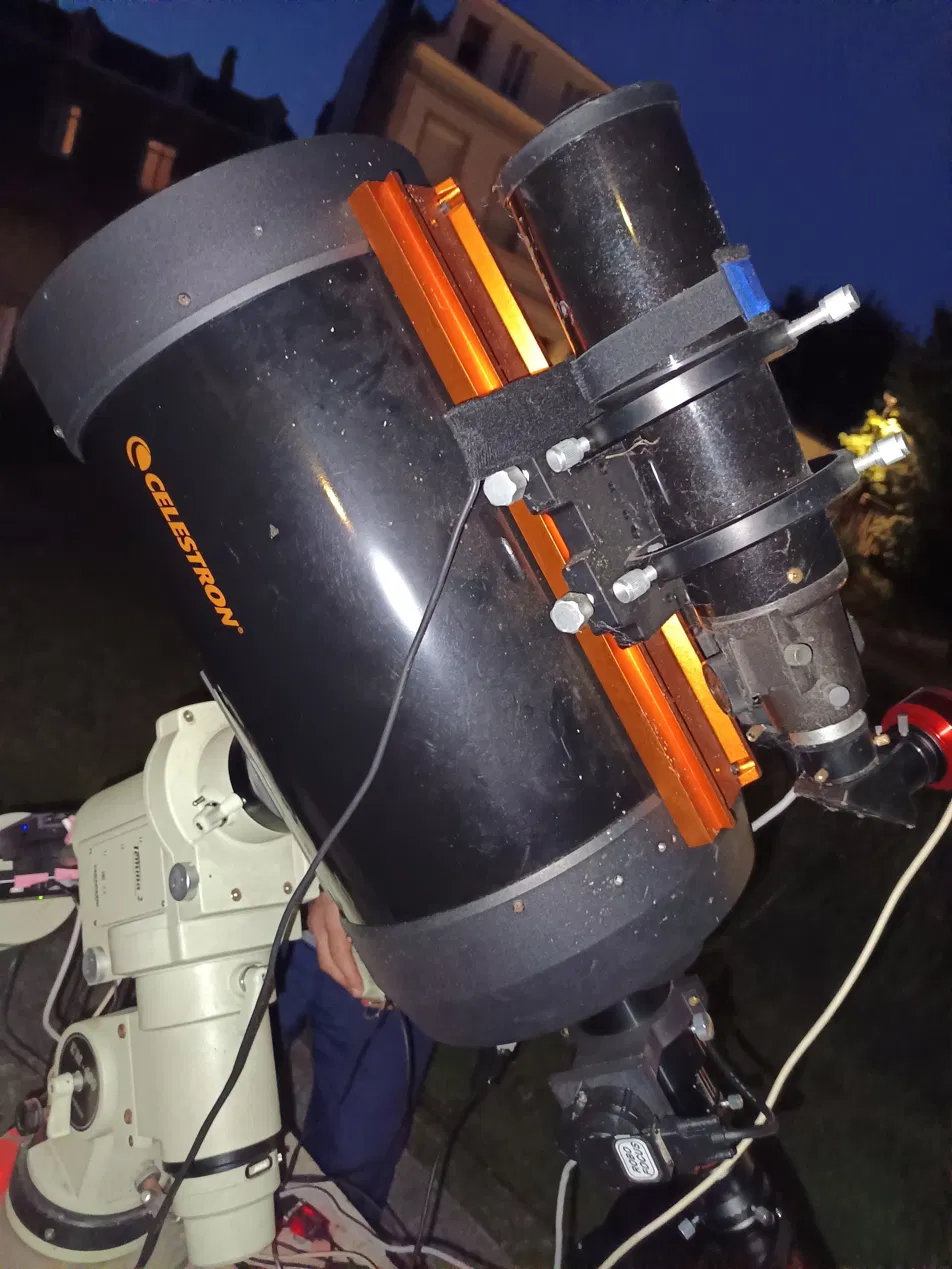

Le C11 est l'un des SCT amateurs les plus produits — formule Schmidt-Cassegrain classique : miroir primaire f/2 sphérique de 280 mm, secondaire convexe amplifiant ×5 vers le foyer arrière, lame de Schmidt à l'entrée corrigeant l'aberration sphérique. Le foyer arrière est de type visual back filetage 2" (SC) ou T2 selon adaptateur.

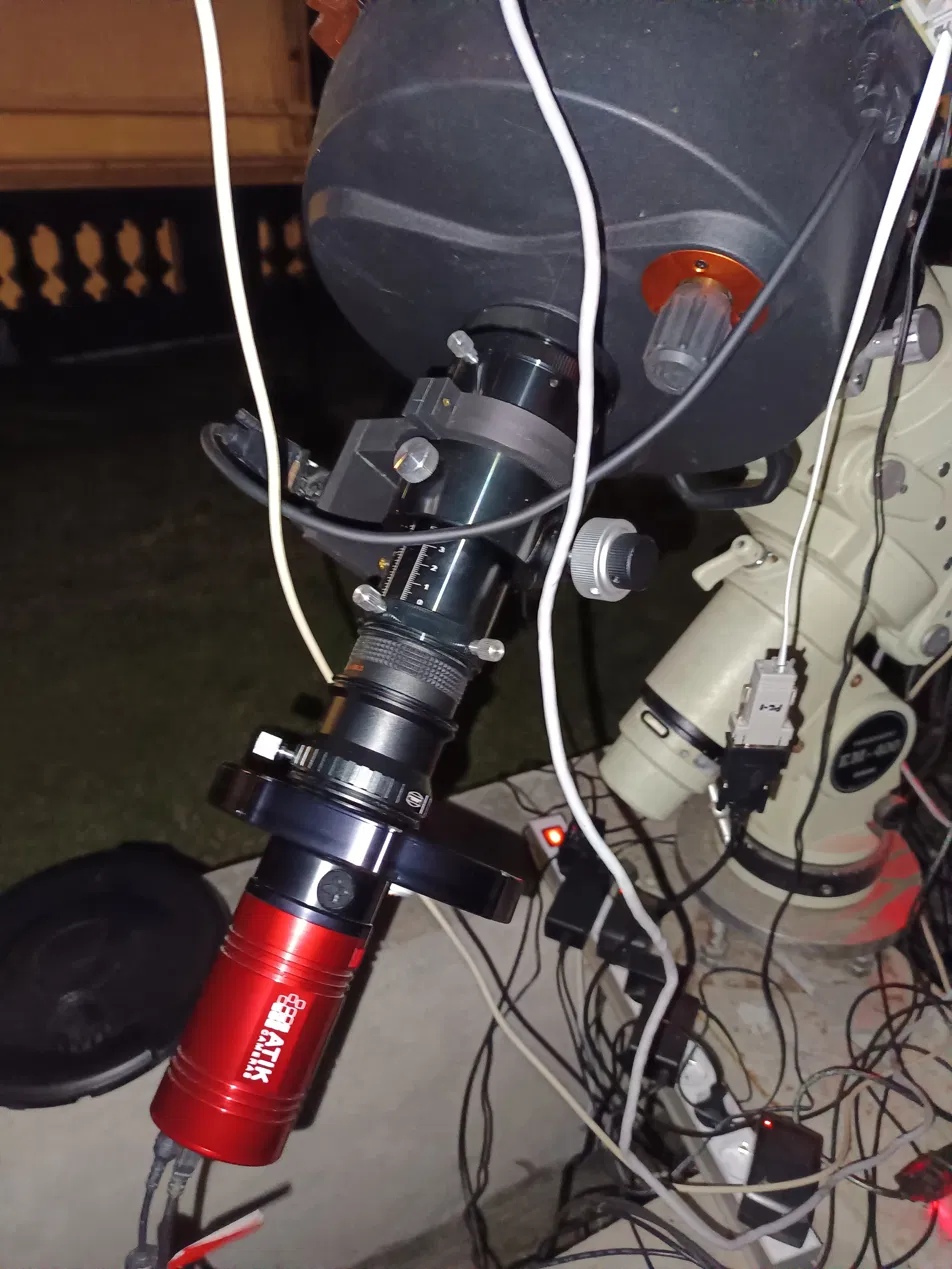

Échelle d'imagerie au foyer principal (avec Atik 460EX, pixel 4,54 µm) :

échelle = 206,265 × (pixel_µm / focale_mm) = 206,265 × (4,54 / 2800) = 0,334 ″/px

FOV = (2749 × 0,334') × (2199 × 0,334') = 15,3' × 12,3'

Ce champ couvre confortablement M57 (1,4'), M27 (8'), NGC 891 (12'), mais pas M31 (3°) ni la nébuleuse d'Amérique du Nord (2,3°). Pour ces cibles étendues, un réducteur 0,63× (focale → 1 764 mm) ou une mosaïque sont nécessaires.

Limite de résolution diffraction (Dawes) : 1,16 / D[mm] = 0,41″ — bien meilleur que le seeing rouennais (2-3″), donc le sur-échantillonnage est réel et le binning 2×2 est recommandé pour optimiser le SNR.

Pourquoi le ICX694 est un capteur d'exception

Le Sony ICX694ALG est un CCD à transfert d'interligne, anti-blooming, avec micro-lentilles internes — l'un des capteurs CCD les plus respectés en astronomie amateur entre 2012 et 2020. Il est aujourd'hui obsolète (Sony a arrêté la production en 2017) mais l'avantage CCD demeure : bruit de lecture quasi-constant, pas de motif aléatoire CMOS, courbe de réponse extrêmement linéaire jusqu'à 80 % de la pleine charge.

QE (Quantum Efficiency) : pic à ~77 % à 530 nm (vert), > 60 % entre 450-650 nm. Excellent pour LRGB, utilisable en Hα (656,3 nm) avec une efficacité d'environ 45 % — moins bon qu'un capteur back-illuminated moderne (90 % en Hα) mais largement exploitable.

Pleine charge (full well) : 18 000 e⁻ — limite la dynamique mais évite l'écrêtage sur les étoiles brillantes en pose < 5 min.

Dark current : à -30 °C sous ambiant (donc typiquement 0 °C sous 30 °C ambiant), le courant d'obscurité est négligeable (~0,002 e⁻/s/px). Cela permet des poses de 30 min sans ajout significatif de bruit thermique.

Sous-échantillonnage avec C11 : 0,334″/px, c'est très inférieur au seeing typique (2-3″ à Rouen) — d'où le binning 2×2 recommandé qui donne 0,67″/px, ratio Nyquist ~3 (idéal), et multiplie le SNR par 4 pour le même temps de pose.

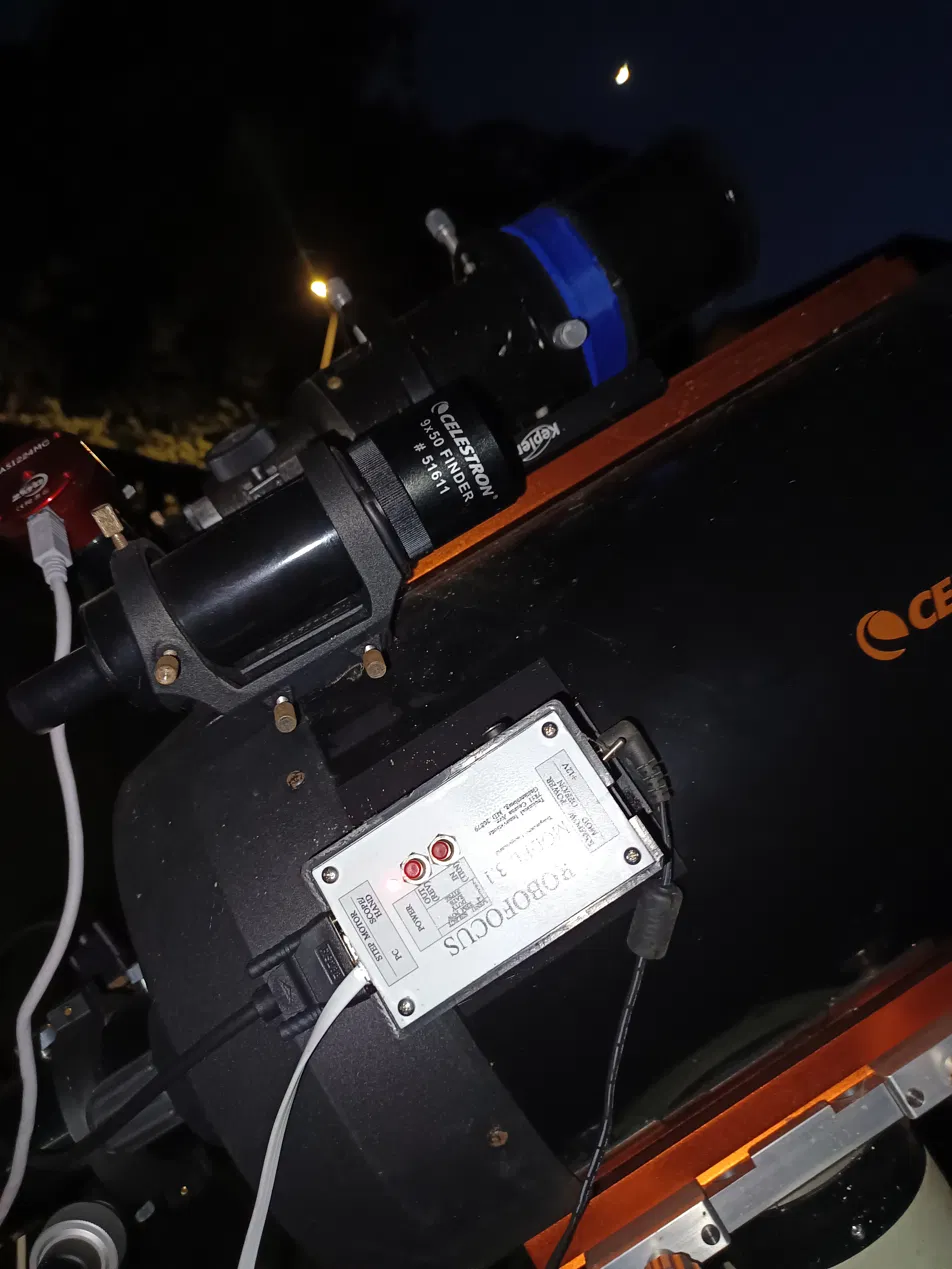

Lunette guide Kepler 60/240

• DIAMÈTRE 60 mm
• FOCALE 240 mm (estimée — étiquette pas claire)
• F/D f/4
• MONTAGE Piggyback sur Losmandy 330 du C11
• FOV avec ASI120MC ~70' × 52' — plus que suffisant pour trouver une étoile guide

L'échelle de guidage est de 3,75 / 240 × 206 = 3,2″/px — limite Nyquist du seeing, donc le sub-pixel centroid trouve une étoile guide avec ~0,5″ de RMS de précision sur 1-2 s d'intégration. Bien adapté pour guider un C11 à 2800 mm.

Pourquoi un mini-PC fanless

Le choix d'un PC sans ventilateur est délibéré : pas de poussière aspirée, pas de bruit qui dérange les soirées publiques, pas de pales qui s'usent. Le caloduc dissipe ~15 W en passif via le boîtier alu. Le N100 (10 W TDP) est largement suffisant pour piloter ASCOM + NINA + PHD2 simultanément — l'imagerie astro ne demande pas de GPU et peu de CPU (la capture CCD est gérée matériellement par la caméra).

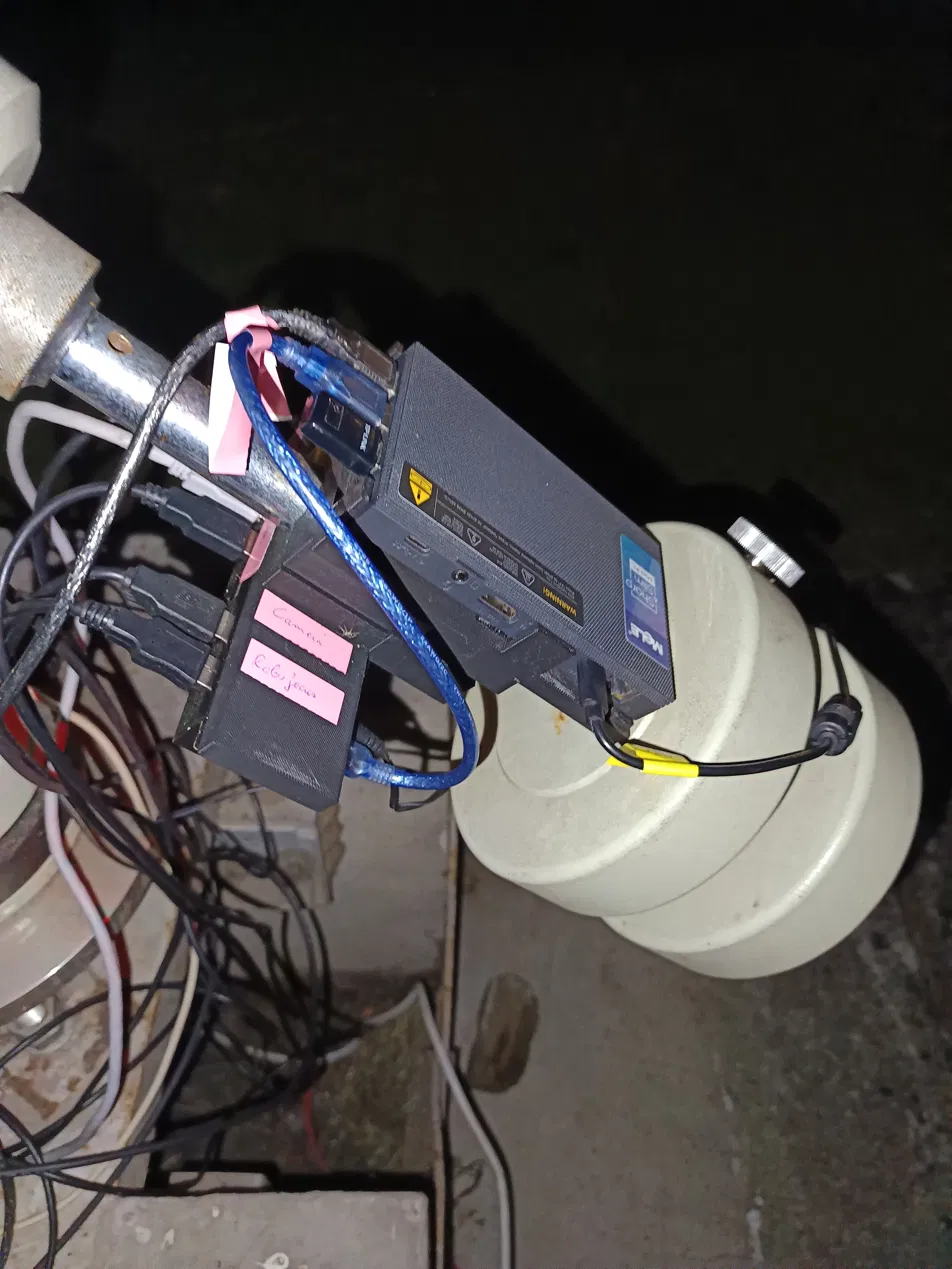

Le MeLE est sanglé directement sur le tube guide — ce qui le rend solidaire de la rotation RA/Dec et évite les câbles USB tendus. Coût : ~150-200 €, durée de vie typique 5-7 ans (SSD M.2 limité par cycle d'écriture, mais usage astro = écriture séquentielle modérée).

Topologie USB

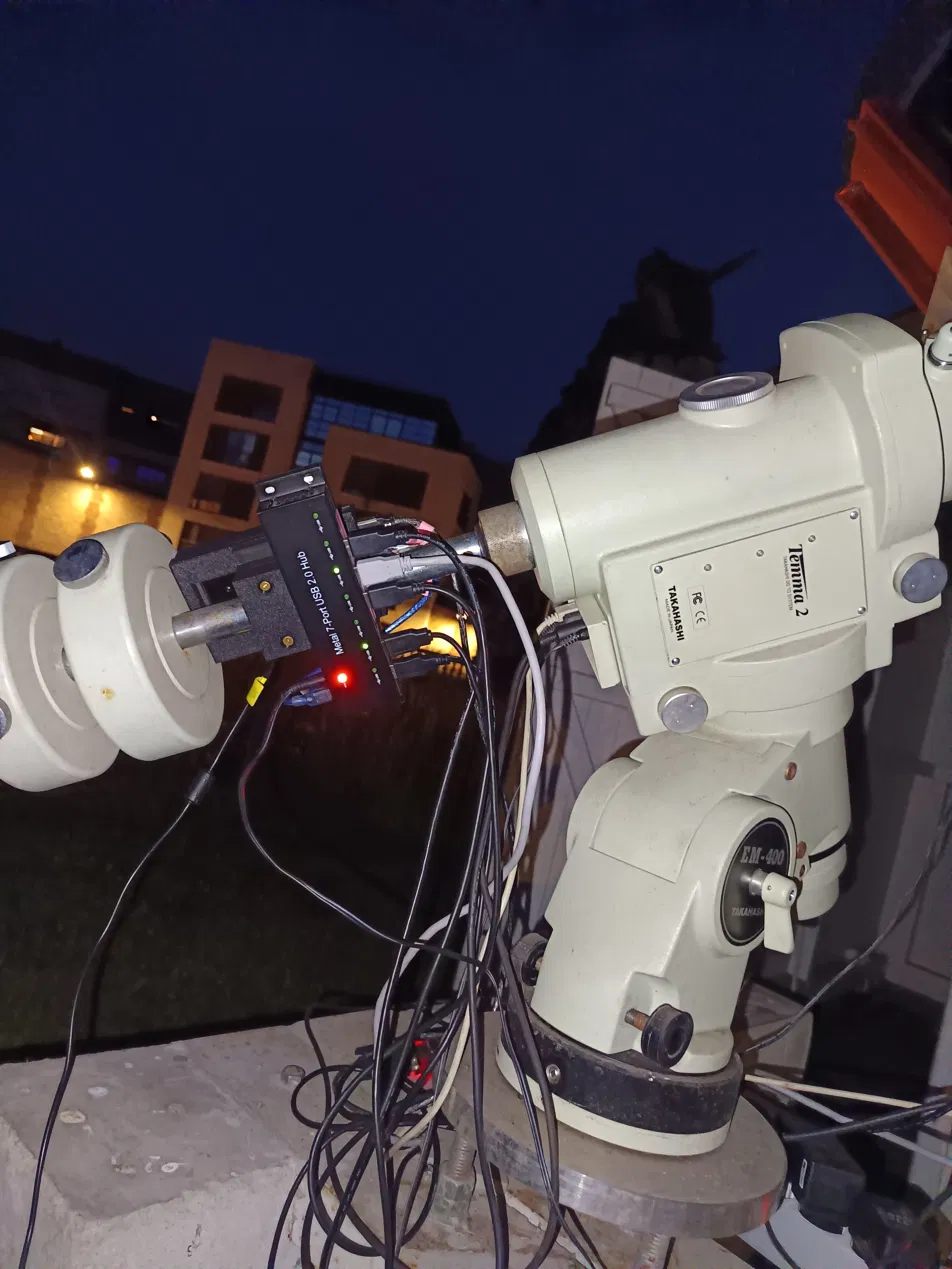

Le hub centralise toutes les connexions USB sur un seul câble vers le PC. Topologie observée (probable) :

[Hub Metal 7-Port USB 2.0]
 ├── port 1 → Atik 460EX (caméra principale)
 ├── port 2 → ZWO ASI120MC (caméra guide)
 ├── port 3 → RoboFocus 3.1 (via USB-FTDI)
 ├── port 4 → Canon EOS (DSLR alternatif, débranché actuellement)
 ├── port 5 → EM-400 Temma 2 (via USB-FTDI Serial)
 ├── port 6 → Réservé (boîtier 3D "Camera")
 └── port 7 → Réservé (boîtier 3D "EOS")
        ↑
   USB upstream → Mini-PC MeLE

Limitation USB 2.0 : bande passante 480 Mbps partagée — suffisant pour 1 Atik 460EX (USB 2.0, ~6 MP en 16 bits = ~12 MB/s) + 1 ASI120MC en guide (1,2 MP @ 5 fps = ~6 MB/s). Pas suffisant pour deux caméras CCD haut débit simultanées, mais ce n'est pas l'usage ici.
